Нагрузка до 16А; выполняет команды Х10 - On/ Off/ All Units Offf; передача статуса, передача команд X10 ON,OFF. Предназначен для установки в монтажную коробку, имеет дополнительное управление от внешнего универсального выключателя или кнопки. Аналог модуля MR5S, но более мощьный.
Модуль принимает команды по сети XI0 и реагирует на следующие команды: «включить», «выключить», «выключить все», «выключить весь свет», «включить весь свет», команды LEVITON «PRESET DIM» в режиме «вкл -выкл». Модуль передает команды XI0 «включить», «выключить» при переключении клавиши местного управления, а также отвечает на «STATUS REQUEST и «HAIL REQUEST. Модуль имеет «сухие» контакты реле (клеммы К1-К2) с нагрузочной способностью до 16А 250В. Возможно подключение нагрузки не связанной с сетью, например: низковольтной нагрузки через сетевой адаптер.
Порядок подключения. Модули MR5S, MR5P выполнены в пластмассовом негорючем корпусе и предназначены для установки в монтажную коробку под выключатель (рис. 1). Возможна установка под розетку, колпачок люстры, распаечную коробку и т.д. Для монтажа модулей MR5S, MR5P необходимо выполнить следующие действия:
Отключить электропитание;
Демонтировать штатный выключатель;

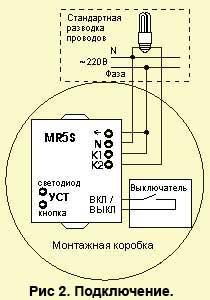

Подключить провода согласно рис. 2;
Подать питание;
Установить адрес. Максимальное число адресов 256: 16 групп по 16 устройств;
Для установки адреса, общих команд и типа выключателя необходимо нажать и удержать более 1 секунды кнопку УСТ, при этом должен загореться светодиод красным или желтым цветом;
В течение 30 секунд с любого устройства, передающего команды XI0 (например, с пульта PRF2 через трансивер МТ1), послать команду:
«вкл» - модуль будет реагировать на установленный адрес, и при подаче питания модуль будет восстанавливать свое состояние;
«выкл» - модуль будет реагировать на установленный адрес, и при подаче питания модуль будет всегда выключен. При этом сбросятся 5 перечисленных ниже настроек;
«выключить все» - модуль будет выключаться при приеме этой команды;
«выключить весь свет» - модуль будет выключаться при приеме этой команды;
«включить весь свет» - модуль будет включаться при приеме этой команды;
«ярче» - в качестве внешнего управления будет использоваться универсальный выключатель, который будет менять состояние модуля на противоположное;
«темнее» - в качестве внешнего управления будет использоваться выключатель для звонка; После принятия команды светодиод потухнет. Адрес и другие настройки сохранятся при отключении питания. Если не было передано никаких команд, то по истечении 30 секунд модуль выйдет из режима установки самостоятельно, оставив прежний адрес.
Закончить сборку согласно рисунку 1 и модуль готов к работе.
Модулем можно управлять, используя внешний универсальный выключатель или кнопку (например: для звонка). После установки команды «выкл» модуль будет работать с универсальным выключателем (при замыкании контакта он включается, а при размыкании -выключается). После установки команды «ярче» модуль будет работать с универсальным выключателем (при переключении контакта он меняет свое состояние на противоположное). После установки команды «темнее» модуль будет работать с выключателем для звонка (при каждом кратковременном нажатии на кнопку будет изменяться состояние модуля на противоположное).
