Предназначен для управления активной 3500Вт и реактивной 800Вт нагрузкой (бытовые электроприборы, аудио-видео техника, электромоторы, электромагнитные клапаны, люминесцентные лампы, лампы накаливания и т.д.)устанавливается в монтажную коробку, имеет дополнительное управление от двух кнопок или контактных датчиков, управляется удаленно командами X10. Аналог MRS110, но более мощный.
Загрузить инструкцию по эксплуатации
Модуль принимает команды по сети XI0 и реагирует на следующие команды: «включить», «выключить», «выключить все», «выключить весь свет», «включить весь свет», команды LEVITON «PRESET DIM» в режиме «вкл — выкл». Модуль передает команды Х10 «включить», «выключить» при переключении клавиши местного управления, а также отвечает на «STATUS REQUEST и «HAIL REQUEST.
Модуль имеет «сухие» контакты реле (клеммы К1-К2) с нагрузочной способностью: для MRS110 до 10А 250В; для MRS116 до 16А 250В. Возможно подключение нагрузки не связанной с сетью, например: низковольтной нагрузки через сетевой адаптер.

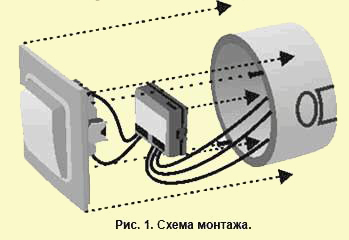

Порядок подключения.Модули MRS110, MRS116 выполнены в пластмассовом негорючем корпусе и предназначены для установки в монтажную коробку (рис. 1). Возможна установка под розетку, колпачок люстры, распаечную коробку и т.д.
Для монтажа модулей MRS110, MRS116 необходимо выполнить следующие действия:
-
Отключить электропитание;
-

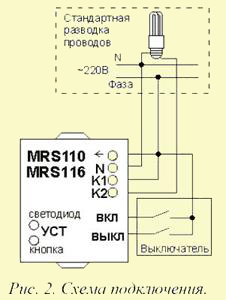

Подключить провода согласно рис. 2;
-
Подать питание;
-
Установить адрес. Максимальное число адресов 256: 16 групп по 16 устройств;
-
Для установки адреса, общих команд и типа выключателя необходимо нажать и удержать более 1 секунды кнопку УСТ, при этомдолжен загореться светодиод красным или желтым цветом;
-
В течение 30 секунд с любого устрой¬ства, передающего команды Х10 (например, с пульта PRF2 через трансивер МТ1), послать команду:
-
«вкл» - модуль будет реагировать на установленный адрес, и при подаче питания модуль будет восстанавливать свое состояние;
-
«выкл» - модуль будет реагировать на установленный адрес, и при подаче питания модуль будет всегда выключен. При этом сбросятся перечисленные ниже настройки;
-
«выключить все» - модуль будет выключаться при приеме этой команды;
-
«выключить весь свет» - модуль будет выключаться при приеме этой команды;
-
«включить весь свет» - модуль будет включаться при приеме этой команды;
После принятия команды светодиод потухнет.
Адрес и другие настройки сохранятся при отключении питания. Если не было передано никаких команд, то по истечении 30 секунд модуль выйдет из режима установки самостоятельно, оставив прежний адрес. 5. Закончить сборку согласно рисунку 1 и модуль готов к работе.
Модулем можно управлять с помощью:
-
двухклавипшого кнопочного выключателя. При этом одной кнопкой производится включение, другой выключение. Рис 2;
-
контактного датчика и кнопки. Замыкая контакты водой можно выключить реле и тем самым закрыть электромагнитный клапан. Нажав кнопку СБРОС можно, соответственно, открыть электромагнитный клапан. Рис. 3;
-
герконов и магнита, закрепленного, например, на поплавке. Поднимаясь, поплавок подходит к верхнему геркону и выключает реле, закрывая клапан. Опускаясь, поплавок подходит к нижнему геркону и включает реле, открывая клапан.
-
Температура воздуха от 0°С до +75°С;
-
Относительная влажность воздуха до 90%,без конденсата влаги;
-
Атмосферное давление 600 4- 900 мм. рт. ст.;
-
Максимальная длина сигнальных кабелей не более 5 м;
-
Помещение, не содержащее в воздухе при¬месей агрессивных или взрывоопасных веществ.
Технические характеристики
| Код |
RZD-000945 |
| Наименование |
Микромодуль испонительный, релейный, нагрузка до 16А |
| Тип |
MRS116 |
| Габариты, мм (длина х ширина х высота) |
45х40х15 |
| Нагрузочная способность |
3500Вт. (активная), 800Вт. (реактивная) |
| Напряжение питания |
220В +/-15%, 50Гц |
| Потребляемая мощность, Вт |
<1Вт |
|
