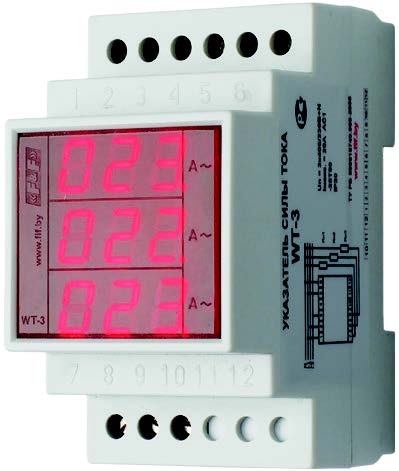

WT-3, Указатель тока цифровой визуальный контроль тока в трехфазной сети

WT-3, Указатель тока цифровой визуальный контроль тока в трехфазной сети

Цена: 5530 руб

Купить в 1 клик!
Артикул FIF-005494

Вы можете заказать этот товар по телефону

+7 495 988-75-93

Оплата: наличными курьеру или безналичным переводом

Доставка по Москве в течение 1-2 дней: 400р.

Узнать о доставке в регионы и область

Назначение:

Для отображения силы тока в отдельных фазах трёхфазной сети переменного тока на светодиодном индикаторе.

Принцип работы:

Цифровой указатель измеряет и отображает величину силы тока трехфазной сети, на 3-х разрядном светодиодном табло, отдельно на каждой из трех фаз. Питающим,для прибора, может быть взято напряжение от любой из измеряемых фаз.

Область применения:

Для визуального контроля тока в распределительных щи¬тах, блоках управления технологическим оборудованием, на диспетчерских пультах и т. п. Применяются с внешними трансформаторами тока. Т — исполнение указателя в за-висимости от диапазона измеряемых токов:

  • 75 — 5-75, с ТТ 30/5,40/5, 50/5, 75/5;
  • 300 — 5-300, с ТТ 100/5,150/5, 200/5, 300/5;
  • 750 — 5-750, с ТТ 400/5, 500/5, 600/5, 750/5;
  • 1000 — 5-999, с ТТ 800/5,1000/5,1200/5,1500/5.

Выбор типа трансформатора осуществляется установкой перемычек на клеммной колодке. Показания индикатора соответствуют значению измеряемого тока. Количество знаков до и после запятой определяется автоматически в зависимости от величины тока. В отличие от большинства аналогов указатель WT-3-T одновременно отображает величину тока в трёх фазах.

Монтаж:

  1. Отключить питание, установить указатель в распределительном щите.

  2. Подключить питание к зажимам 5-6.

  3. Измерительные зажимы 1 -7, 2-8, 3-9 подключить в разрыв контролируемых цепей согласно схемы подключения.

Технические данные:

Параметр WT-3-T

Напряжение питания:

от 100 до 300В

Табло: 3-х разрядный сегментный светодиодный индикатор 10x6 мм
Частота питания сети: 45-55 Гц
Макс. контролируемый ток: 20А
Макс. пиковый ток: 40А (<1сек)

Точность измерения:

1%

Рабочая температура:

от -25°С до +50°С

Потребляемая мощность: 4 Вт

Степень защиты:

IP20

Подключение: винтовые зажимы 2,5 мм2

Размеры:

52,5x90x65 мм

Тип корпуса: 3S

Монтаж:

на DIN-рейке 35 мм

Гарантия от производителя

Официальная гарантия от производителя составляет 1 год.
