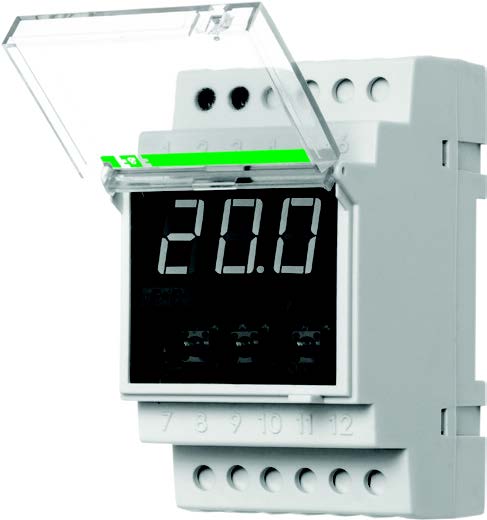

Указатель тока WT-1 предназначен для отображения силы тока в однофазной или отдельных фазах трехфазной сети переменного тока на светодиодном индикаторе питания.
Цифровой указатель измеряет и отображает значение силы тока однофазной сети на 3-х разрядном светодиодном табло. Питание прибора осуществляется от этой же сети. Визуальный контроль напряжения в одно- и трёхфазных сетях переменного тока в распределительных щитах, в блоках управления технологическим оборудованием, на диспетчерских пультах и т. п.
Коэффициент трансформации вводиться для работы с внешними
трансформаторами тока. Например, для измерения токов до 500А
используется трансформатор с коэффициентом трансформации 500/5 А.
Устанавливаем коэффициент трансформации 500/5=100.
Нажать “РROG” длительностью более 4 секунд, краткоременно высвечивается
“С”, далее значение коэф-фициента. Кнопками “+”, “-” установить
коэффициент трансформации. Кратковременно нажать “PROG”, устройство
запомнит параметры и выйдет в рабочий режим.
Если указатель используется без трансформаторов тока, то устанавливаем значение С=1.
Отключить питание, установить указатель в распределительном щите.
Подключить питание к зажимам 1-2.
Провод питания нагрузки пропустить через сквозное отверстие в корпусе.
Включить питание.
| Параметр | WT-1 |
|---|---|
|
Напряжение питания: |
от 150 до 240В |
| Табло: | 3-х разрядный сегментный светодиодный индикатор 10x6 мм |
| Частота питания сети: | 45-55 Гц |
| Макс. контролируемый ток: | 50А* |
|
Погрешность измерений, не более: |
3% |
|
Рабочая температура: |
от -25°С до +50°С |
| Потребляемая мощность: | 4 Вт |
|
Степень защиты: |
IP20 |
| Подключение: | винтовые зажимы 2,5 мм2 |
|
Размеры: |
52,5x90x65 мм |
| Тип корпуса: | 3S |
|
Монтаж: |
на DIN-рейке 35 мм |
* С внешними трансформаторами тока до 999А
Официальная гарантия от производителя составляет 1 год.
