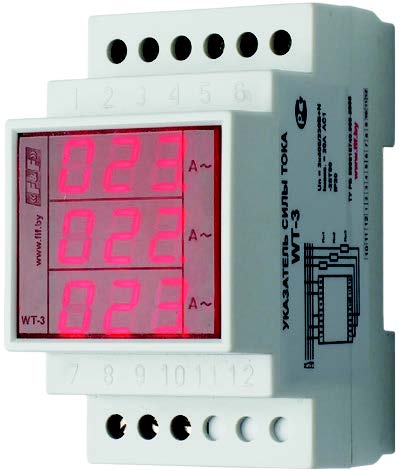

Для отображения силы тока в отдельных фазах трёхфазной сети переменного тока на светодиодном индикаторе.
Цифровой указатель измеряет и отображает величину силы тока трехфазной сети, на 3-х разрядном светодиодном табло, отдельно на каждой из трех фаз. Питающим,для прибора, может быть взято напряжение от любой из измеряемых фаз.
Для визуального контроля тока в распределительных щи¬тах, блоках управления технологическим оборудованием, на диспетчерских пультах и т. п. Применяются с внешними трансформаторами тока. Т — исполнение указателя в за-висимости от диапазона измеряемых токов:
Выбор типа трансформатора осуществляется установкой перемычек на клеммной колодке. Показания индикатора соответствуют значению измеряемого тока. Количество знаков до и после запятой определяется автоматически в зависимости от величины тока. В отличие от большинства аналогов указатель WT-3-T одновременно отображает величину тока в трёх фазах.
Отключить питание, установить указатель в распределительном щите.
Подключить питание к зажимам 5-6.
Измерительные зажимы 1 -7, 2-8, 3-9 подключить в разрыв контролируемых цепей согласно схемы подключения.
| Параметр | WT-3-T |
|---|---|
Напряжение питания: | от 100 до 300В |
| Табло: | 3-х разрядный сегментный светодиодный индикатор 10x6 мм |
| Частота питания сети: | 45-55 Гц |
| Макс. контролируемый ток: | 20А |
| Макс. пиковый ток: | 40А (<1сек) |
Точность измерения: | 1% |
Рабочая температура: | от -25°С до +50°С |
| Потребляемая мощность: | 4 Вт |
Степень защиты: | IP20 |
| Подключение: | винтовые зажимы 2,5 мм2 |
Размеры: | 52,5x90x65 мм |
| Тип корпуса: | 3S |
Монтаж: | на DIN-рейке 35 мм |
Официальная гарантия от производителя составляет 1 год.
