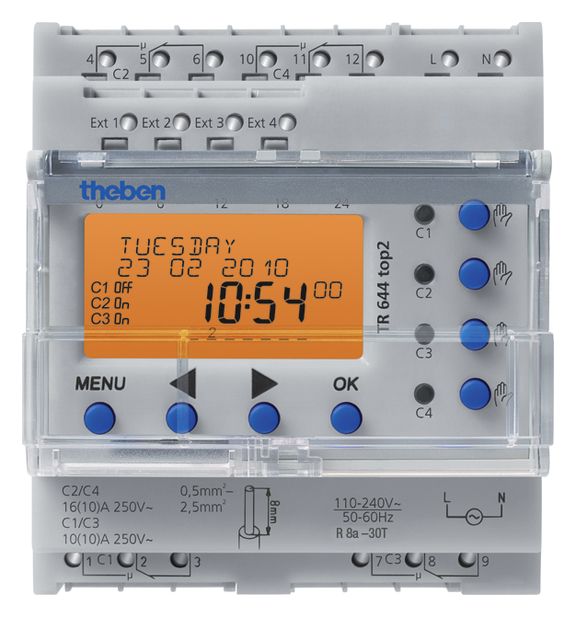

Общее описание
- Цифровые таймеры с годовой и астрономической программами
- 4 канала
- 4 внешних входа
- Возможность подключения внешних датчиков и управляющей аппаратуры
- Возможность подключить внешние выключатели (Постоянно Включено/Выключено)
- Пружинные клеммы DuoFix
- Для 2 проводов каждая
- Однопроволочная или многопроволочная жила (с применением гильз и без них)
- Сечение провода: 0,5 - 2,5 мм²
- Кнопка для легкого извлечения провода
- Текстовое меню настройки прибора
- Предустановленные дата и время
- готов к эксплуатации без подключения к сети
- 800 ячеек памяти
- Интерфейс для карты памяти Obelisk top2 (настройка прибора на ПК)
- Запуск программ с карты памяти
- Копирование программ
- Хранение программ
- Карта памяти OBELISK включена в комплект поставки
- Ресурс автономного питания 8 лет (литиевая батарея)
- Замыкание реле происходит при нулевом значении тока, что увеличивает срок службы реле, и позволяет подключить бОльшие нагрузки (кроме версий на 24В)
- Автоматический переход на зимнее/летнее время
- может быть деактивирована
- Правила переключения времени для Европы, США и других стран
- возможность создать собственное правило переключения зимнего/летнего времени
- Время Включения/Выключения
- Программа Импульс
- Программа Цикл
- Широкий функционал настройки годовой программы
- Простые недельные программы и 14 различных недельных программ с настройкой приоритета и диапазона дат
- Режимы Постоянно Включено / Постоянно Выключено с высоким приоритетом и настройкой диапазона дат
- фиксированные и «плавающие» праздники и каникулы, зависящие от даты Пасхи; дни недели и диапазон дат с последовательным повторением
- Предустановленные государственные праздники Германии, Швейцарии, Франции и др. европейских стран
- Настроенная программа показывается на дисплее
- Графическое отображение на ПК годовой программы для каждого канала
- Астрономическая программа (расчет времени восхода и заказа солнца для каждого дня года)
- Настройка задержки срабатывания по времени заката/восхода
- Возможность ввести координаты местоположения, или выбрать из списка страну/город
- Возможность создать на ПК собственный список городов (избранные) и таблицы времени переключения по астрономической программе
- Настройка включения/выключения по времени пользователя
- Моделирование переключений по астропрограмме (расчет количества срабатываний реле за год, суммарного время работы и т.п.)
- Различные настройки астрономической программы (Вкл на закате/Выкл на восходе; Вкл на восходе/Выкл на закате; Импульс по расчетному времени)
- Принудительное переключение
- Переключение Постоянно Включено / Постоянно выключено
- Таймер обратного отсчета
- Встроенный счетчик часов наработки
- Сброс настроек
- Сервисная функция для контроля интервалов технического обслуживания
- Программа праздничных дней, каникул
- Две случайные программы
- Подсветка дисплея (может быть отключена)
- Защита PIN кодом
Техническая информация
| Номинальное напряжение |
110 – 240 V AC |
| Частота |
50 – 60 Hz |
| Ширина |
4 мо́дуль |
| Тип монтажа |
DIN рейка |
| Тип контактов |
4 перекидных контакта |
| Релейный выход |
Фазонезависимый |
| Ширина открытия |
< 3 mm |
| Программа |
Годовая программа, Астрономическая программа |
| Количество каналов |
4 |
| Внешние входы |
4 |
| Количество ячеек памяти |
800 |
| Резервное питание |
8 лет |
| Коммутационная способность при 250 В AC, cos φ = 1 |
16 A |
| Коммутационная способность каналы 1+3 |
10 A |
| Коммутационная способность при 250 В AC, cos φ = 0,6 |
10 A |
| Лампы накаливания/галогенные 230 В |
2300 W |
| Лампы накаливания/галогенные 120 V |
1150 W |
| Энергосберегающие лампы 230 В |
37 x 7 W, 30 x 11 W, 26 x 15 W, 26 x 20 W, 11 x 23 W |
| Энергосберегающие лампы 120 В |
18 x 7 W, 15 x 11 W, 13 x 15 W, 13 x 20 W, 11 x 23 W |
| Коммутационная способность мин. |
ca. 10 mA |
| Минимальный время переключения |
1 s |
| Точность хода |
≤ ± 0.5 с/день (кварц) |
| вре́мя |
Кварц |
| Энергопотребление в режиме ожидания |
~0,5 W |
| Потеря мощности максимальная |
4,8 W |
| Содержит карту памяти |
– |
| Тип подключения |
Пружинные клеммы DuoFix |
| Клавиатура |
4 кнопки, 4 кнопки для ручного переключения |
| Материалы корпуса и изоляции |
Термостойкий самозатухающий термопластик |
| Степень защиты |
IP 20 |
| Класс электрической защиты |
II в соответствии с EN 60 730-1 |
| Температура окружающей среды |
-30 °C … +45 °C |
Гарантия от производителя
Официальная гарантия от производителя составляет 1 год.
| Номинальное напряжение: | 110-240V AC |
| Степень защиты: | IP 20 |
| Ширина: | 4 модуль |
| Количество контактов: | 4 контакта |
| Количество каналов: | 4 канала |
