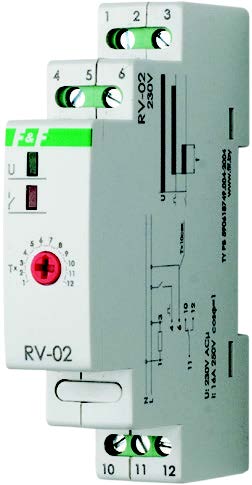

RV-02, Реле времени (формирователь импульса)

RV-02, Реле времени (формирователь импульса)

Цена: 1430 руб

Купить в 1 клик!
Артикул FIF-005395

Вы можете заказать этот товар по телефону

+7 495 988-75-93

Оплата: наличными курьеру или безналичным переводом

Доставка по Москве в течение 1-2 дней: 400р.

Узнать о доставке в регионы и область

Назначение:

Реле времени программируемое RV-02 предназначено для включения нагрузки в системах бытовой и промышленной автоматики (вентиляционных, отопительных, осветительных и т.п.) после отсчета заданного отрезка времени.

Особенности эксплуатации реле RV-02:

  • При включённом питании реле не реагирует на изменение диапазонов времени.
  • Изменение диапазона времени и функции возможны только после отключения и повторного включения напряжения питания.
  • При включённом питании возможна только плавная регулировка времени в установленном диапазоне.

Принцип работы реле RV-02:

  1. Установлена перемычка между клеммами 1 и 4.
    После включения питания и отсчёта установленной выдержки времени реле включается, замыкаются контакты 11-12. В таком положении реле находится до отключения питания.
  2. Запуск реле управляющим сигналом.
    При замыкании контакта S начинается отсчёт выдержки времени, по истечении которой включается исполнительное реле (замыкаются контакты 11-12). 8 таком положении реле находится до отключения питания. Если разомкнуть контакт S до истечения выдержки времени, отсчёт прекращается. При замыкании контакта S отсчёт начинается снова.

Технические данные:

Параметр RV-02

Напряжение питания:

230В, 50Гц

Максимальный ток контактов реле:

16А, АС1
Контакт: Тип 1P (1 переключающий)

Выдержка времени*:

диапазон 1
диапазон 2



от 1 сек. до 12 сек.
от 10 сек. до 120 сек.

Напряжение входа управления 4:

230В АС

Рабочая температура:

от -15°С до +50°С

Степень защиты:

IP20

Размеры:

18x90x65 мм
Тип корпуса: 1S

Монтаж:

на DIN-рейке 35 мм

* - диапазон 2 включается установкой перемычки между клеммами 3 и 6.

Гарантия от производителя

Официальная гарантия от производителя составляет 1 год.
