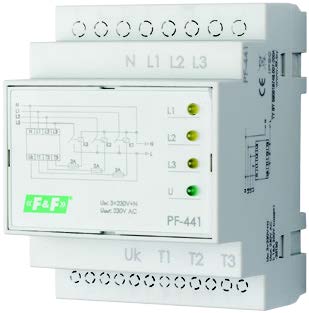

PF-441, Переключатель фаз автоматический с приоритетной фазой и выходами для контактора

Назначение:

Переключатель фаз автоматический PF-441 предназначен для повышения надежности питания однофазных потребителей. Применяется там, где необходимо непрерывное питание напряжением,не выходящим за пределы допустимых норм, например в холодильных установках и кондиционерах воздуха, компьютерной сети, кабельном телевидении, системах безопасности и т.д.

Принцип работы:

К переключателю подведено 3-х фазное напряжение питания, а на выходе его однофазное напряжение фазы которая в данный момент подключена. Электронная схема переключателя контролирует напряжение на выходе, и как только оно выходит за пределы установленных значений (ниже 190 В и выше 250 В), выход переключателя подключается к другой фазе. Приоритетной фазой является фаза L1, т.е. если напряжение в ней находится в указанных выше пределах, то она всегда будет подключена на выходе.
