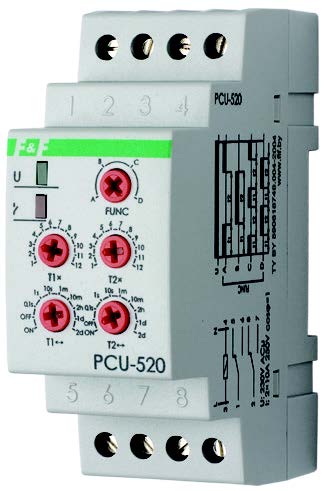

Многофункциональное реле времени PCU-520 предназначено для включения/выключения потребителей в системах промышленной и бытовой автоматики: в вентиляционных, отопительных, осветительных и т.п. на заданный отрезок времени.
Задержка выключения на время t (А)
После подачи напряжения питания контакты исполнительного реле
переключаются в позиции 1-6 и 2-7 на время t1, по истечении которого
контакты возвращаются в положения 1-5 и 2-8 на время t2. Затем контакты
снова переключаются в положения 1-6 и 2-7.
Задержка включения (В)
После подачи напряжения питания контакты исполнительного реле
остаются в исходных положениях — 1-5 и 2-8. По истечении времени t1
контакты переключаются в позиции 1-6 и 2-7 на время t2, затем
возвращаются в позиции 1-5 и 2-8.
Циклическая работа с задержкой выключения (С)
После подачи напряжения питания контакты исполнительного реле
переключаются в положения 1-5 и 2-7, по истечении выдержки времени t1
контакты возвращаются в положения 1-6, 2-8 на время t2, после чего циклы
повторяются до отключения питания.
Циклическая работа с задержкой включения (D)
Работа начинается с задержки включения реле на время t1, затем циклическая работа происходит аналогично функции С.
| Параметр | PCU-520 | PCU-520 12В | PCU-520 24В |
|---|---|---|---|
|
Напряжение питания: |
230В 50Гц |
12В AC/DC | 24В AC/DC |
|
Максимальный коммутируемый ток: |
2x8А, АС1 |
2x8А, АС1 | 2x8А, АС1 |
| Максимальный ток катушки контактора: | 2x1P | 2x1P | 2x1P |
| Выдержки времени*: | от 0,1 сек. до 24 суток | от 0,1 сек. до 24 суток | от 0,1 сек. до 24 суток |
|
Задержка включения: |
<50 мсек |
<50 мсек | <50 мсек |
|
Рабочая температура: |
от -25°С до +50°С |
от -25°С до +50°С | от -25°С до +50°С |
|
Степень защиты: |
IP20 |
IP20 | IP20 |
|
Размеры: |
35x90x65 мм |
35x90x65 мм | 35x90x65 мм |
| Тип корпуса: | 2S | 2S | 2S |
|
Монтаж: |
на DIN-рейке 35 мм |
на DIN-рейке 35 мм | на DIN-рейке 35 мм |
* выдержка времени устанавливается переключателем диапазонов времени в одном из восьми поддиапазонов: 0,1 сек. - 1 сек., 1 сек. -10 сек., 10 сек. - 1 мин., 1 мин. - 10 мин., 10 мин - 2 часа, 2 часа - 24 часа, 1 сутки - 12 суток, 2-е суток - 24 суток.
Официальная гарантия от производителя составляет 1 год.
