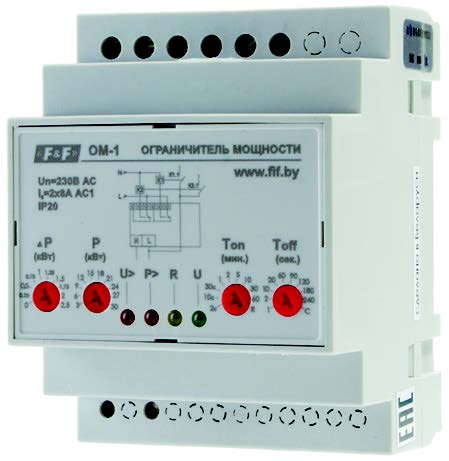

OM-1, Ограничитель мощности многофункциональный для однофазной сети

OM-1, Ограничитель мощности многофункциональный для однофазной сети

Цена: 4060 руб

Купить в 1 клик!
Артикул FIF-005425

Вы можете заказать этот товар по телефону

+7 495 988-75-93

Оплата: наличными курьеру или безналичным переводом

Доставка по Москве в течение 1-2 дней: 400р.

Узнать о доставке в регионы и область

Назначение:

Однофазный ограничитель мощности ОМ-1 многофункциональный, 3-30 кВт, возможно ограничение мощности от 1,5 кВт  предназначен для непрерывного контроля потребляемой от сети питания мощности и отключения нагрузки при превышении ее свыше установленного значения и защиты цепей питания от короткого замыкания. Ограничитель защищает так же потребителей электроэнергии (нагрузку) от перепадов напряжения, возникающих в 1-х фазных сетях.

Принцип работы:

Ограничитель контролирует величину напряжения и величину потребляемого тока нагрузки встроенным трансформатором тока, вычисляет действующее значение потребляемой мощности в фазе и обрабатывает эти значения в соответствии с выбранным алгоритмом работы. При повышении значения мощности свыше установленного значения ОМ-1 отключает нагрузку на время, установленное потребителем. Нагрузка подключается к сети питания через контактор. Исполнительное реле ограничителя управляет катушкой контактора. Время отключения при перегрузке и время повторного включения устанавливается переключателями на передней панели. В ограничителе может быть установлена функция реле напряжения: защита от повышения напряжения более 260В и падения его ниже 160В (оговаривается при заказе). Ограничитель блокирует включение нагрузки, если отключение при перегрузке по мощности произошло 5 раз за установленный отрезок времени при условии, что нагрузка на питающую сеть в течение этого периода не снижалась. ОМ-1 отключает нагрузку от сети питания на 10 минут. Ограничитель защищает питающую сеть от перегрузки по току и при коротком замыкании в нагрузке. Величина тока, при котором отключается нагрузка рассчитывается исходя из установленного значения мощности. При превышении этого значения в 6 раз нагрузка отключается за время не более 0,1 сек. первый раз на 30 сек., затем, если перегрузка продолжается, на 30 минут. В ограничителе предусмотрен выход для подключения внешней сигнализации при перегрузке по мощности.

Технические данные:

Параметр OM-1

Напряжение питания:

50-450В, 50Гц

Диапазон контролируемой мощности:

3-30 кВт

Дискретность установки мощности, грубо:  3 кВт
Диапазон установки мощности, точно: 0,25 кВт
Задержка отключения при перегрузки по мощности: 1-240 с

Задержка повторного включения:

2-3600 с

Время отключения при:
 - падение напряжение ниже 160В
- повышение напряжение более 260В
- перегрузка по ток



5
0,1
по токовременной характеристике


Максимальный ток контактов реле: 2х8А AC1

Погрешность измерения
- напряжения в диапазоне 50-300В,%, не более:
-тока в диапазоне 3-100В,%, не более:


2
3

Диапазон рабочих температур

 от -25С до +50С

Диаметр сквозных отверстий измерительных цепей:

10,5 мм

Габариты:

70х90х65 мм

Тип корпуса:

4S

Монтаж:

на DIN-рейку 35 мм

Гарантия от производителя

Официальная гарантия от производителя составляет 1 год.
