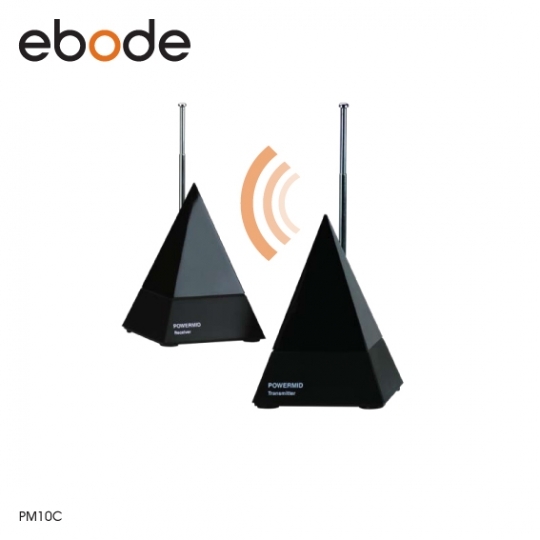

EB-PM10C, Радиоретранслятор ИК ДУ Powermid (ST10 + RE10)

Общее описание

Радиоретранслятор ИК ДУ PowerMid Classic, радио 433 МГц.

Предназначен для увеличения дальности действия ИК пультов дистанционного управления и передачи команд ИК управления между помещениями.

В комплект радиоретранслятора PM10C входит передатчик сигналов ST10, приемник сигналов RE10, а также 2 блока питания 230 В~/9В=; 100 мА.

При помощи пульта дистанционного управления Вы сможете управлять как аудио/видео аппаратурой, находящейся перед Вами, так и удаленными аудио/видео устройствами, используя при этом приемник POWERMID. Можно, например, одновременно управлять телевизором в спальне и видеомагнитофоном в гостиной.

Для того чтобы управлять аудио/видео устройством, просто направьте пульт на передатчик ST10!

Радиус действия

• до 100 м на открытом пространстве;
• до 30 м внутри помещения (сигнал проходит через стены и перекрытия).

Устройство легко подключается по принципу “Plug & Play”. Доступные типы розеток: европейская (Schuko) и британская (UK).

Загрузить инструкцию по эксплуатации

Подключение

1. Установите передатчик ST10 в комнате, в которой Вы будете пользоваться ИК пультом (так, чтобы передатчик находился на расстоянии не более 6 метров от пульта), и подключите его к сети с помощью блока питания. Переднюю сторону передатчика (с надписью POWERMID transmitter) поверните в направлении, с которого Вы будете управлять аудио/видео устройством с помощью пульта. Полностью вытяните антенну.
2. Установите приемник RE10 на расстоянии не более 6 метров от устройства, которым Вы хотите управлять (телевизор, видеомагнитофон, стереосистема и т.д.), и подключите его к сети с помощью блока питания. Переднюю сторону приемника (с надписью POWERMID receiver) поверните в направлении Вашей аппаратуры. Полностью вытяните антенну.

Принцип работы

Направьте пульт управления аудио/видео устройства на передатчик ST10. Передатчик преобразует ИК команды пульта в радиосигналы и посылает их приемнику RE10 (радиосигнал передается через стены и перекрытия). Приемник преобразует радиосигналы в ИК команды и передает их на аудио/видео устройство.

Технические характеристики
