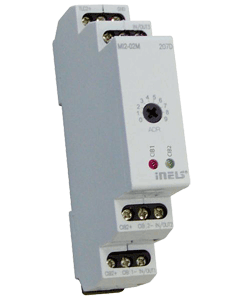

Модуль расширения шины. Предназначен для ослуживания 2 шин CIB (по 32 исполнительных модуля в каждой). К контроллеру Foxtrot модуль MI2-02M подключается через шину TCL2
Модуль MI2-02M позволяет увеличивать количество подключенных элементов к центральному элементу
Обеспечивает работу и обслуживание до 64 элементов и обмен данных с центральным элементом.
К одному центральному элементу можно подключить до 2 модулей MI2-02M с помощью коммуникационной шины TCL2.
На модуле настраивается только адрес поворотным переключателем. Этот адрес должен быть уникальным в пределах шины TCL2 .
К MI2-02M можно непосредственно подключить до двух шин CIB, причём на каждую из них можно подколючить до 32 элементов произвольного типа.
Максимальная длина проводки в пределах одной шины - 550м с произвольной топологией.
Шина TCL2 может иметь макс. длину 300 м (металлический кабель – витая пара), для неё действуют правила для шин RS-485 (линейная топология).
Модуль подключается непосредственно на шину CIB1.
Для питания шин CIB необходимо использовать разделитель BPS2-01M.
Индикация состояния каждой шины (работа, ошибка) обеспечивается двухцветным LED на лицевой панели модуля.
MI2-02M в исполнении 1-МОДУЛЬ предназначен для монтажа в распредщиты, на DIN рейку EN60715.
