Предназначен для управления активной 3500Вт. и реактивной 800Вт. нагрузкой (бытовые электроприборы, аудио-видео техника, электромоторы, люминесцентные лампы, лампы накаливания и т.д.), устанавливается в распределительный щиток на DIN рейку. Управляется дистанционно, командами X10, встроенными кнопками и с выключателей. Анаолг DRS110, но более мощный.
Модуль имеет дополнительное управление от двух кнопок. Одной кнопкой производится включение, а другой выключение Модуль имеет изолированную группу контактов реле (клеммы К-К). Модули DRS116 с повышенной нагрузочной способностью до 16А 250В. Модуль принимает команды по сети XI0и реагирует на следующие команды: «включить», «выключить», «выключить все», «выключить весь свет», «включить весь свет», команды LEVITON «PRESET DIM» в режиме «вкл — выкл». Модуль передает команды Х10 «включить», «выключить» при переключении клавиши местного управления, а также отвечает на «STATUS REQUEST» и «HAIL REQUEST».

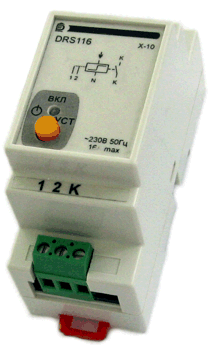

Порядок подключения. Модуль DRS116 выполнен в пластмассовом корпусе и предназначен для установки в распределительный щиток на DIN рейку или на стену, предварительно выдвинув крепеж.
Для монтажа модуля DRS116 необходимо выполнить следующие действия:
Отключить электропитание;
Установить модуль на DIN рейку;

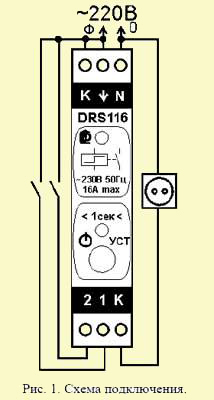

Подключить провода согласно рис. 1;
Подать питание;
Установить адрес. Максимальное число адресов 256: 16 групп по 16 устройств;
Для установки адреса, групповых команд и типа выключателя необходимо нажать иудержать более 3 секунд кнопку «УСТ», при этом должен загореться светодиод «УСТ»;
В течение 30 секунд с любого устройства, передающего команды Х10 (например, с пульта PRF2 через трансивер МТ1), послать команду:
«вкл» - установится адрес, и при подаче питания модуль будет восстанавливать свое состояние;
«выкл» - установится адрес, и при подаче питания модуль будет всегда выключен. При этом сбросятся перечисленные ниже настройки;
«выключить все» - модуль будет выключаться при приеме этой команды;
«выключить весь свет» - модуль будет выключаться при приеме этой команды;
«включить весь свет» - модуль будет включаться при приеме этой команды.
После принятия команды светодиод потухнет. Адрес и другие настройки сохранятся при отключении питания. Если не было передано никаких команд, то по истечении 30 секунд модуль выйдет из режима установки самостоятельно, оставив прежний адрес.
Закончить сборку согласно рисунку 1 и модуль готов к работе.
На передней панели модуля имеется дополнительная кнопка управления. Если нажать и отпустить кнопку в течение менее 3 секунд, то модуль можно поочередно включить или выключить. Если нажать и удержать кнопку в течение более 3 секунд, то модуль можно вывести в режим установки настроек. Модулем можно управлять, используя внешние кнопки (например: для жалюзи), подключенные к клемме 1 и 2. Возможно использование различных контактных датчиков, гер-конов. Возможно использование в качестве контроля протечки, замыкая контакты с помощью пролитой на пол воды.
