AW12, Микромодуль релейный с интерфейсом внешнего выключателя

AW12, Микромодуль релейный с интерфейсом внешнего выключателя
AW12, Микромодуль релейный с интерфейсом внешнего выключателя

Цена: 4400 руб

Купить в 1 клик!
Артикул X10-000043

Вы можете заказать этот товар по телефону

+7 495 988-75-93

Оплата: наличными курьеру или безналичным переводом

Доставка по Москве в течение 1-2 дней: 400р.

Узнать о доставке в регионы и область

Оглавление:

Микромодуль устанавливается позади любого стандартного выключателя. Предназначен для управления лампами накаливания, индуктивной или резистивной нагрузкой при помощи команд Х10 или непосредственно от выключателя.

Загрузить инструкцию по эксплуатации




Назначение
Предназначен для управления лампами накаливания, индуктивной или резистивной нагрузкой при помощи команд Х10 или непосредственно от выключателя.

Выполняет команды «Включить»/«Выключить», «Весь свет включить», «Весь свет выключить», «Всё выключить».

Применение
Подключив AW12, Вы можете включать свет в комнате (лампы накаливания, лампы дневного света) с помощью пульта дистанционного управления или автоматически в определенные моменты времени или по движению.
Микромодуль встраивается позади обычного настенного выключателя или настенной розетки благодаря исключительно малым размерам. Микромодуль идеален для установки в люстры, в корпуса электроприборов, под подвесной потолок.
Совместим с розетками и выключателями любого производителя, типа и цвета.

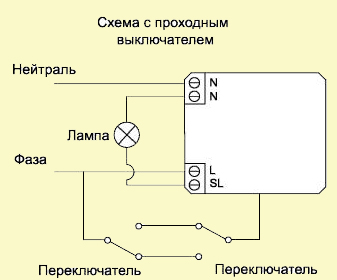

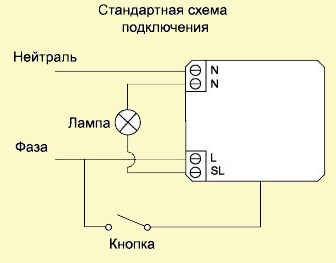

AW12 имеет дополнительные клеммы для подключения двух любых кнопок (с фиксацией или без фиксации положения контакта), при нажатии на которые он посылает команды X10 включить/выключить. Тип выключателя распознается микромодулем автоматически.
AW12 исполняет команды X10: «Включить»/«Выключить», «Весь свет включить», «Весь свет выключить», «Всё выключить».

Программирование
Сброс всех настроек
По умолчанию заводом изготовителем установлен адрес A1. Если Вам неизвестен адрес модуля и реакция модуля на команды All Lights ON/ All Lights Off можно сбросить все настройки модуля, подав на него питание и послав в течение 30 секунд дважды команду P16 ON с любого контроллера или пульта X10. При сбросе всех настроек модуль перестанет отвечать на групповые команды All Lights ON/ All Lights Off/ All Units Off.

Установка адреса модуля и опций All Lights On / All Lights Off / All Units Off
Для установки нового адреса микромодуля и дополнительных опций необходимо перевести модуль в режим программирования. Для этого нужно последовательно подать 5 команд Address ON и Address OFF так, чтобы реле переключилось 5 раз (с промежутком между командами не менее 1,75 секунды). После этого модуль перестанет отвечать на команды, это значит, что вы успешно перешли в режим программирования.
Для установки нового адреса микромодуля необходимо дважды подать команду (с соответствующим кодом дома (House Code и кодом устройства UnitCode)) на включение модуля. Если вы хотите поменять адрес еще раз, просто подайте дважды команду на включение снова.
Чтобы заставить модуль отвечать на команды All Lights On/ All Lights Off / All Units Off просто подайте эти команды дважды с любого контроллера или пульта X10.

Примечание: Опции All Lights On/ All Lights Off / All Units Off будут выключены при установке нового адреса микромодуля или при возврате к заводским настройкам.

Для возврата в рабочий режим просто подайте 5 раз команду на включение и выключение модуля (с промежутком между командами не менее 1,75 секунды). После перехода в рабочий режим реле снова начнет переключаться показывая, что вы перешли в рабочий режим.

Примечание: микромодуль автоматически перейдет в рабочий режим через 60 секунд если ничего не делать, находясь в режиме программирования.



Код X10-000043
Наименование Модуль приборный миниатюрный монтируемый в линию, 16А
Тип AW12
Производитель X10
Напряжение питания 230В + 10% -15%, 50 Гц
Автономное питание -
Ток питания <20мА
Потребляемая мощность < 2.5Вт
Входной импеданс, 120кГц >= 180Oм (L-N)
Чувствительность приемника, 120кГц 50мВ
Нагрузочная способность 2000Вт (лампы накаливания); 3А (моторы); 16А (активная нагрузка)
Время регулирования -
Частота радиоканала -
Монтаж под выключатель, в электромонтажную коробку
Подключение клеммы с винтовым креплением 2.5мм
Температура окружающей среды -10°С…+40°С (рабочий режим)-20°С…+70°С (хранение)
Цвет синий
Габариты, мм (длина х ширина х высота) 46х46х17
Вес, г 34
