Дистанционно управляемый по сети X10 семисторный переключатель (диммер) с нагрузочной способностью до 300Вт; предоставляет возможность плавной регулировки подаваемой на нагрузку мощности; включается в стандартную розетку.
Модуль LM12 включается в любую розетку дома и управляет лампами накаливания мощностью от 40Вт до 300Вт.
Модуль LM12 применяется для дистанционного управления лампами накаливания.
Например, вставьте вилку торшера в розетку LM12, а вилку LM12 в обычную розетку электросети. Теперь Вы можете изменять яркость ламп торшера с помощью пульта дистанционного управления или с помощью любого контроллера Х10 (MT10, CM11, Ocelot…).
LM12 дает самый простой и быстрый путь дистанционно регулировать яркость ламп накаливания: торшеров, настольных ламп, бра и т.д.
Подсоединенные к модулю устройства также могут быть включены или выключены непосредственно на месте с помощью своих выключателей.
Модуль выполняет групповые команды: "Весь свет включить", "Все выключить" от контролеров с тем же кодом дома (A-P) или индивидуальные команды "ВКЛ", "ВЫКЛ", "ЯРЧЕ", "ТЕМНЕЕ".
Монтаж и настройкаМодуль просто вставляется в розетку, как обычный электроприбор, и на его передней панели с помощью адресных селекторов устанавливаются коды дома и устройства.

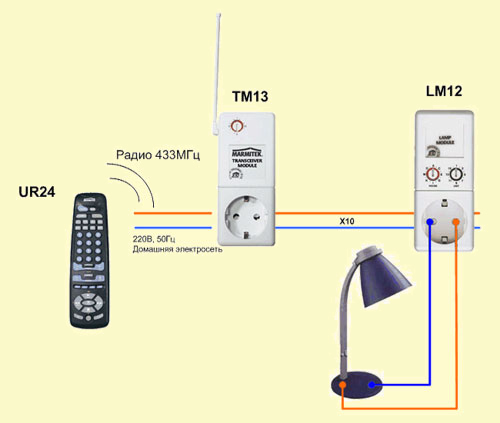

Для дистанционного управления модулем LM12 по радиоканалу (с помощью пультов UR24, брелков KR19 и KR22, панелей управления SS13, HR10, MK19, датчиков движения MS13 и др.) требуется трансивер TM12/TM13.
Ламповым модулем можно управлять также с помощью любых контроллеров X10 - MT10, SD7233, Ocelot, Leopard, компьютерного интерфейса CM11 и т.п.
| Код |
X10-000047 |
| Наименование |
Модуль ламповый розеточный от 40 до 300Вт |
| Тип |
LM12 |
| Производитель |
X10 |
| Напряжение питания |
230В ± 10%, 50Гц |
| Автономное питание |
<= 20мА |
| Ток питания |
|
| Потребляемая мощность |
|
| Входной импеданс, 120кГц |
>= 55Oм (L-N) |
| Чувствительность приемника, 120кГц |
15мВ - 50мВ |
| Нагрузочная способность |
40 - 300Вт (только лампы накаливания) |
| Время регулирования |
4.4 сек ± 0.2 сек от максимальной яркости до выключения |
| Частота радиоканала |
X |
| Монтаж |
X |
| Подключение |
Включается в розетку |
| Температура окружающей среды |
-10°С…+50°С (рабочий режим)-20°С…+70°С (хранение) |
| Цвет |
Белый |
| Габариты, мм (длина х ширина х высота) |
52 x 122 x 33 (без «вилки») |
| Вес, г |
|
|
