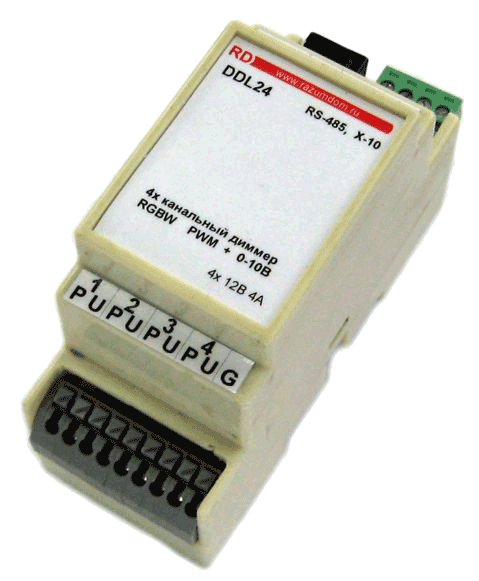

DDL24, 4х канальный диммер LED RGBW

4х канальный диммер светодиодов. Диммер управляет яркостью 4х цветной RGBW лентой сигналами ШИМ или сигналами 0...10В. Управление модулем возможно с контроллера Rabbit или другого по шине RS-485 командами по протоколу A-Bus и MODBUS и DMX512. Имеет дополнительный интерфейс для управления командами Х10.

- Подключается к RABBIT или другому контроллеру по шине RS485 4х проводным кабелем, включая питание 12В … 24В;
- Работает одновременно с протоколами обмена данными A-Bus, Modbus RTU, DMX512; Для работы с DMX512 необходимо на плате установить перемычку.
- Имеет дополнительный интерфейс Х10, который подключается через внешний интерфейс DXM10;
- 4 канала ШИМ для управления светодиодной лентой на 12В 4А. На плате могут быть установлены MOSFET на другие напряжение и ток;
- 4 канала 0-10В для управления диммерами и приводами. На плате сделано аппаратное преобразование ШИМ в напряжение, т.е. они являются теми же каналами ШИМ, а не дополнительными;
- Управление каждым выходом может быть независимое или одновременное.

У модуля есть по два выхода на каждый из 4х каналов. Импульсный ШИМ (PWM) и напряжение 0-10В. Работают они одновременно.
PWM (ШИМ) - это ключи на MOSFET транзисторах. Они коммутируют выход на минус питания. Максимальное напряжение на ключах 30В и максимальный ток 8А. На выходе не будет никакого напряжения, оно подаётся через нагрузку. Напряжение на нагрузке может быть отличное от напряжения питания модуля. Например, 5В, 12В или 24В.

У светодиодной ленты RGB общий это плюс питания и подключается к питанию 12 или 24В, в завистмости от ленты.
Выход ленты каждого канала это минус и подключается к модулю, затем через внутренний транзистор он коммутируктся к минусу питания. Если выход модуля оставить свободным, то на нём не будет никакого напряжения.

Выход напряжения 0-10В формируется из сигнала ШИМ, который идет с микроконтроллера и сделан на операционном усилителе. При 0 скважности на выходе будет 0В, при 100% скважности на выходе будет 10В. Максимальный ток на выходе 20mA. Если нужно управлять оборудованием током 0...5мА или 0...20мА, то на выходе нужно подключить последовательно резистор 2 кОм (10В / 0,005А) или 510 Ом или более точный 499 Ом (10В / 0,02А). Если нужна регулировка тока 4...20 мА, то подключаете так же через резистор 510 Ом, а нижний порог нужно ограничить программно.

Кроме яркости каждого из каналов RGB есть ещё общая яркость. Чтобы получить яркость канала нужно:
(яркость канала 0-255) * (общую яркость - 0-100%) / 255
Если общая яркость будет 0, то ничего светиться не будет. Если яркость одного канала будет 0, то светиться не будет только этот канал.

Для задания адреса и настройки модуля скачайте и запустите программу
razumdom Control RS485. Программа позволяет настроить модуль и проверить его работоспособность.
Адрес ABus применяется сразу без перезагрузки.

Для программирования параметов MODBUS скачайте программу http://www.modbustools.com/
Она триальная, но она позволяет послать команду по адресу 0 slave ID.

Ещё одна программа http://www.focus-sw.com/fieldtalk/modpoll.html
Она бесплатная, но не может посылать команды по 0 адресу.

После изменения адреса Modbus не забывайте переподать питание, чтобы поменился адрес Modbus.
Ответа на широковещательный адрес 0 не будет, чтобы небыло конфликтов со всех подключенных к шине модулей.

Можно параметр 0x80, т.е. адрес Modbus, переписать программой razumdom Control RS485 на нужный другой адрес. Поставьте в программе количество параметров больше и увидите этот параметр. Обратите внимание, что номер регистра в Modbus и номер параметра в ABus не совпадают. Таблица параметров и регистров описана в инструкции.
