DDM845R v3, Модуль диммерный 4х канальный транзисторный. Нагрузка 500 Вт на канал

DDM845R v3, Модуль диммерный 4х канальный транзисторный. Нагрузка 500 Вт на канал

Цена: 15800 руб

Купить в 1 клик!
Артикул RZD-005964

Вы можете заказать этот товар по телефону

+7 495 988-75-93

Оплата: наличными курьеру или безналичным переводом

Доставка по Москве в течение 1-2 дней: 400р.

Узнать о доставке в регионы и область

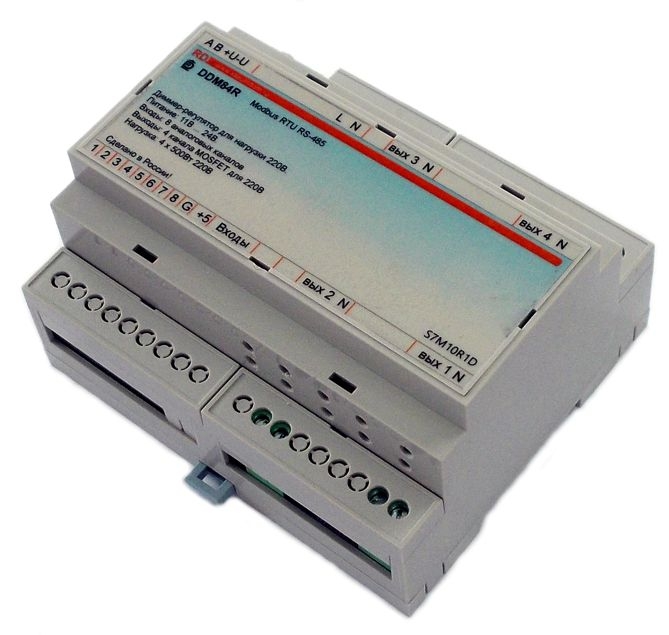

Модуль исполнительный диммерный 4х канальный DDM845R v3 предназначен для управления нагрузками и изменения яркости светильников. Модуль может управлять нагрузкой, питающейся от напряжения от 5 до 230В постоянного или переменного тока. Максималная мощность нагрузки 500 Вт на канал. Коммутирующий элемент собран на двух полевых транзисторах MOSFET.

Модули имеют следующие особенности:

  • модуль имеет 8 аналоговых входа для подключения датчиков температуры, влажности, освещенности, интерфецса 0-10В, 4-20мА или дискретных датчиков;
  • 4 транзисторных выхода с током 3А и напряжением коммутирования 230В;
  • мощность нагрузки 500 Вт на каждый канал;
  • Каждый из четырех каналов гальванически отвязан от других каналов и может управлять нагрузкой от разного напряжения питания.
  • Может управлять нагрузкой как от переменной сети 220В, так и от постоянного или переменного напряжения 5В, 12В, 48В, 110В или 220В.
  • модуль подключается к шине RS485 по 4 проводному кабелю, включая питание;
  • модуль поддерживает протокол обмена данными MODBUS RTU. Управление модулем по протоколу ModBus осуществляется чтением и записью в регистры;
  • модуль может работать совместно с контроллерами: PWU12 RABBIT или промышленными контроллерами;
  • установка в электрощит на DIN рейку, модуль шириной 6 UNIT;
  • питание модуля от 8В до 25В.
  • имеет 4 режима работы:

0 – Релейный. Для постоянного тока или отключенном детекторе нуля; Период частоты задается в диапазоне 50 - 65535 микросекунд. Для частоты 50 Гц период будет 10000 микросекунд.

1 – Емкость. В этом режиме транзисторы открывается при переходе нуля и обрезает конец полуволны. Подходит для емкостной нагрузки. Заряд емкостной нагрузки происходит плавно от нуля, а после закрывания транзисторов разряд происходит в нагрузку.

2 - Индуктивность, Транзисторы открываются позже, обрезают начало полуволны. Затем закрываются при переходе нуля. Подходит для индуктивной нагрузки.

3 – Нагреватель. В этом режиме транзисторы открываются и закрываются при переходе через ноль. Блок пропускает полупериоды 0...100. Подходит для управления нагревателями.
