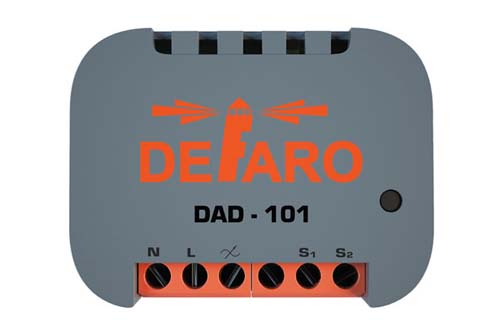

DAD-101, Встраиваемый радиоуправляемый регулятор яркости (микромодуль), частота 869

Особенности  DAD-101:


• Позволяет регулировать яркость       различных источников света (лампы накаливания, галогеновые лампы, LED       ленты и другие нагрузки;
• Работа со специально       разработанными драйверами  CDL, SD;
• Модуль имеет возможность       управления с помощью стандартных выключателей, подключённых к нему;
• Имеет возможность подключения       одного из различных датчиков DEFARO (температуры, влажности, освещённости,       движения, а также универсального  бинарного датчика и т.п.);
• Имеет широкий набор       конфигурационных параметров;
• Сконструирован для установки в       монтажную коробку;
• Совместим со всеми Z-Wave       контроллерами.

Технические  характеристики DAD-101

Номинальное    напряжение питания	110 - 250    В AC 50/60 Гц
Максимальная    мощность нагрузки	160 Вт*
Рабочая    температура	от -10°C    до 50°C
Протокол	Z-Wave    Plus
Мощность    радиосигнала	2 мВт
Частота    радиосигнала	869,2 МГц    RU;
Радиус    действия в помещении	до 45 м
Радиус    действия на открытом пространстве	до 75 м
Потребляемая    мощность	< 1,3    Вт
Размеры    модуля (В*Ш*Д)	18*48*37 мм
Степень    защиты	IP30

* нагружаемость для воздействия cos φ=1 коэффициент диммируемых LED и КЛЛ  ламп находится в диапазоне cos φ = 0.95 - 0.4
  Рекомендуемые  значения мощности для различных нагрузок:



Типы ламп	Мощность (Вт)
Лампы    накаливания /галогеновые лампы (омическая нагрузка) (cos φ = 1)	160    Вт * cos φ
Индуктивный    витой трансформатор для низковольтных галогенных ламп (cos φ = 1)	150 Вт * cos φ
Ёмкостный    витой трансформатор для низковольтных галогенных ламп (cos φ = 0.5)	150 Вт *    cos φ
LED лампы    и LED осветительные устройства       (cos φ = 0.95 до 0.4)	160 Вт *    cos φ

*из-за  большого количества типов источников света, макс. нагрузка зависит от  внутренней конструкции регулируемых LED и ESL ламп. Коэффициент мощности  регулируемых LED и ESL ламп находится в диапазоне cos φ = 0.95 до 0.4.
  Драйверы для  DAR-101
  Понижающий  драйвер CDL:



Диапазон    входного напряжения, В	12 –    46 В
Максимальная    частота преобразования, МГц	0,3 МГц
Максимальный    выходной ток, мА.	1000 мА
Потребляемый    ток, мкА	12    мкА

Драйвер SD  (Strip Driver):



Диапазон    входного напряжения, В	10 -    36 В АС
Выходное    напряжение, В	10 -    36 В
Выходной    ток, А	8,8 А
Максимальная    нагрузка, Вт	320    Вт

Перечень  датчиков DEFARO, подключаемых к модулю DAD-101



Бинарные датчики	Многоуровневые датчики
DSM-111     датчик движения – освещенности	DSA-111датчик    температуры
	DSA-112    датчик температуры и влажности
	DSP-111 сенсор тока
