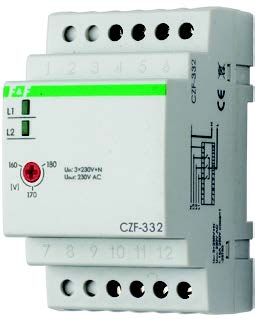

CZF-332, Реле контроля наличия фаз и состояния контактора (автомат защиты электродвигателей)

CZF-332, Реле контроля наличия фаз и состояния контактора (автомат защиты электродвигателей)

Цена: 1750 руб

Купить в 1 клик!
Артикул FIF-005465

Вы можете заказать этот товар по телефону

+7 495 988-75-93

Оплата: наличными курьеру или безналичным переводом

Доставка по Москве в течение 1-2 дней: 400р.

Узнать о доставке в регионы и область

Назначение:

Реле CZF-332 предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: 1.отсутствия хотя бы одной из фаз,

2.асимметрии напряжения,

3.повреждения контактов контактора.

Принцип работы:

Если параметры сети, питающей электродвигатель, в пределах нормы, то контакты исполнительного реле 7,8 замкнуты и на катушку контактора электродвигателя подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение во 2  случае происходит с задержкой 3-5 сек.

В случае 1 изделие выключается с задержкой 0,1 сек. Включение  происходит  автоматически после восстановления сетевого  напряжения питания.

В случае 3 включение изделия происходит после полного снятия напряжения и последующей его подаче.

Монтаж:

  1. отключить питание;
  2. подключить: зажимы 1, 2, 3 к входным зажимам контактора (со стороны провода питания), 4 к нулевому проводу. Зажимы 7, 8, 9 к выходным зажимам контактора. От зажима катушки контактора отключить провод управления и подключить его к зажиму 11, зажим катушки соединить с зажимом 12.
  3. включить питание, если светится зеленый светодиод- напряжение в пределах нормы, можно запустить двигатель.Если светится красный светодиод- поврежден контактор. Включение двигателя возможно только после отключения всех фаз, устранения дефекта контактора и повторного включения.
  4. не светятся оба светодиода- отсутствие фазы (фаз), напряжение ниже установленного порога.
  5. проверить работу реле, отключая напряжение в отдельных фазах.

Технические данные:

Параметр CZF-332

Напряжение питания:

3x400/230В+N 50Гц

Максимальный ток нагрузки: 8(2)А
Контакт: 1Р(1переключающий)
Асимметрия напряжения: 40-80В
Гистерезис:

Задержка отключения:

3-5 сек.

Рабочая температура:

от -25°С до +50°С

Потребляемая мощность:

1,6 Вт

Степень защиты:

IP20

Размеры:

52,5x90x65 мм

Подключение: винтовые зажимы 2,5 мм2
Тип корпуса: 3S

Монтаж:

на DIN-рейке 35 мм

Гарантия от производителя

Официальная гарантия от производителя составляет 1 год.
