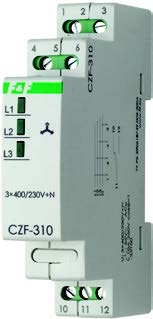

CZF-310, Реле контроля наличия фаз (автомат защиты электродвигателей)

CZF-310, Реле контроля наличия фаз (автомат защиты электродвигателей)

Цена: 1460 руб

Купить в 1 клик!
Артикул FIF-005453

Вы можете заказать этот товар по телефону

+7 495 988-75-93

Оплата: наличными курьеру или безналичным переводом

Доставка по Москве в течение 1-2 дней: 400р.

Узнать о доставке в регионы и область

Назначение:

Автомат защиты электродвигателей CZF-310 предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях:

1.отсутствия хотя бы одной из фаз,

2.асимметрии напряжения.

Принцип работы:

Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение во 2  случае происходит с задержкой 3-5 сек..

В случае 1 изделие выключается с задержкой 0,1 сек. Включение  происходит  автоматически после восстановления сетевого  напряжения питания.

Монтаж:

  1. отключить питание;
  2. подключить: 1,4,6 к входным зажимам контактора, зажим 3 к нулевому проводу Провод управления контактором отключить от фазы и подключить к зажиму 12. К зажиму 11 подключить одну из фаз. Зажим 10 можно использовать для подключения световой или звуковой сигнализации;
  3. включить питание;
  4. проверить работу реле, отключая напряжение в отдельных фазах. Светодиод соответствующей фазы должен погаснуть, электродвигатель отключиться, что свидетельствует о правильной работе автомата.

Технические данные:

Параметр CZF-310

Напряжение питания:

3х400/230B+N 50Гц

Максимальный ток катушки контактора: 2А
Контакт: 1Р (1 переключающий)
Сигнализация питания: светодиод в каждой фазе
Напряжение выключения: 175В

Асимметрия напряжения:

45В

Гистерезис:

Задержка отключения:

3-5 сек.

Рабочая температура:

от -25°С до +50°С

Потребляемая мощность:

0,56 Вт

Степень защиты:

IP20

Коммутационная износостойкость: >105 циклов

Размеры:

18x90x65 мм

Подключение: винтовые зажимы 2,5 мм2
Тип корпуса: 1S

Монтаж:

на DIN-рейке 35 мм

Гарантия от производителя

Официальная гарантия от производителя составляет 1 год.
