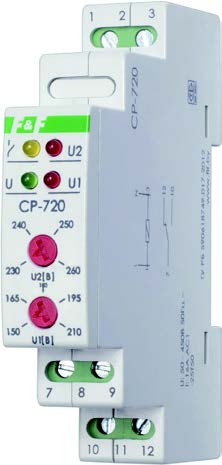

CP-720, Реле контроля напряжения для однофазной сети

CP-720, Реле контроля напряжения для однофазной сети

Цена: 2340 руб

Купить в 1 клик!
Артикул FIF-005501

Вы можете заказать этот товар по телефону

+7 495 988-75-93

Оплата: наличными курьеру или безналичным переводом

Доставка по Москве в течение 1-2 дней: 400р.

Узнать о доставке в регионы и область

Назначение:

Реле напряжения СР-720 предназначено для непрерывного контроля величины напряжения в однофазной сети переменного тока и защиты электроустановок, электроприборов и т.п. от повышенного или пониженного напряжения путем отключения питания при выходе его за установленные пределы. Реле включено, если контролируемое напряжение находится в требуемом диапазоне.

Диапазон (верхнее и нижнее значения) устанавливается с помощью потенциометров, расположенных на передней панели. Повторное включение датчика (после отключения) происходит автоматически, после восстановления сетевого  напряжения.

Монтаж:

  1. Выключить питание.
  2. Подключить фазу к зажимам 1, 7. К зажиму 3 подключить ноль.
  3. К зажиму 10 подключить нагрузку. Второй провод нагрузки подключить к нулю.
  4. Выставить необходимые параметры при помощи патенциометров.
  5. Включить питание.

Технические данные:

Параметр CP-720

Напряжение питания:

50-450В  50Гц

Максимальный ток нагрузки:

16А, АС1

Контакт: 1Р (1 переключающий)
Контроль питания: 4 светодиода

Порог напряжения - регулируемый:

нижний U1
верхний U2



150-210 В
230-260 В

Время срабатывания:

для нижнего порога U1
для верхнего порога U2



<1,5 сек
<0,1 сек

Время повторного включения: 2 сек

Гистерезис:

5 В

Рабочая температура:

от -25°С до +50°С

Время переключения: от 0,5 до 0,8 сек.

Степень защиты:

IP20

Коммутационная износостойкость: >105 циклов
Потребляемая мощность: 1,75 Вт
Подключение: винтовые зажимы 2,5 мм2

Размеры:

18x90x65 мм

Тип корпуса: 1S

Монтаж:

на DIN-рейке 35 мм

Гарантия от производителя

Официальная гарантия от производителя составляет 1 год.
