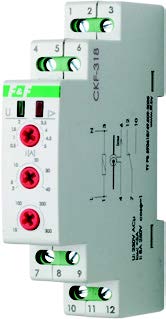

Автомат защиты электродвигателей CKF-318 предназначен для защиты
электродвигателей и электроустановок, питаемых от трехфазной сети в
случаях:
1.отсутствия хотя бы одной из фаз;
2.асимметрии напряжения;
3.нарушения чередования фаз;
4.контроль верхнего значения напряжения;
5.контроль нижнего значения напряжения.
Если напряжение в пределах нормы, контакты исполнительного реле замкнуты
и на контактор управления электродвигателем подается напряжение,
управляющее его включением. В случае одной из вышеперечисленных
аварийных ситуаций контакты реле размыкаются и контактор отключается.
Выключение во 2 случае происходит с задержкой 1-10 сек..
В случаях 1,3 изделие выключается с задержкой 0,1 сек.,а в случаях 4 -
0,5 сек, 5 - 5 сек. Включение происходит автоматически после
восстановления сетевого напряжения питания. CKF-318 защищает также от
симметричного падения напряжения в фазах.
Изделие работает без нулевого провода.
1. Отключить питание;
2. Подключить: 1, 3, 10-12 к входным зажимам контактора.. Один проводов
управления контактором L3, другой подключить к зажиму 9.
3. Включить питание:
- светится зеленый светодиод - напряжение в пределах нормы, можно произвести запуск двигателя;
- горит красный - асимметрия либо напряжение ниже 320В;
- моргает красный с частотой 3Гц - нарушение чередования фаз;
- моргает красный с частотой 1Гц - повышение напряжения более 480В.
4. Проверить работу реле, отключая напряжение в отдельных фазах. Зеленый
светодиод должен погаснуть, электродвигатель отключиться, что
свидетельствует о правильной работе автомата.
Зеленый индикатор:
- горит - нагрузка включена;
- моргает - отсчет времени повторного включения.
Красный индикатор:
- горит - асимметрия либо напряжение ниже 320В;
- моргает с частотой 3Гц - нарушение чередования фаз;
- моргает с частотой 1Гц - повышение напряжения
более 480В.
| Параметр | CKF-318 |
|---|---|
|
Напряжение питания: |
3x400В 50Гц |
| Максимальный ток нагрузки: | 8(2)А, АС1 |
| Контакт: | 2P (2 переключающих) |
| Напряжение выключения: | в зависимости от установленной асимметрии |
| Время отключения при ассиметрии: | 1 - 10 сек |
| Время повторного включения: | 2 - 360 сек |
| Время отключения при напряжении <320: | 5 сек |
| Время отключения при напряжении >480: | 0,5 сек |
| Асимметрия напряжения: | 20-80В |
| Гистерезис: | 5В |
|
Рабочая температура: |
от -25°С до +50°С |
|
Потребляемая мощность: |
0,5 Вт |
|
Степень защиты: |
IP20 |
|
Размеры: |
18x90x65 мм |
| Подключение: | винтовые зажимы 2,5 мм2 |
| Тип корпуса: | 1S |
|
Монтаж: |
на DIN-рейке 35мм |
Официальная гарантия от производителя составляет 1 год.
