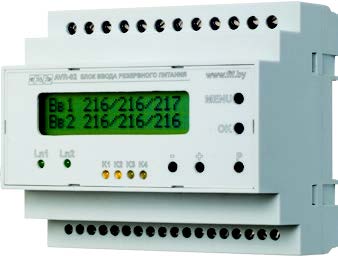

Устройство управления AVR-02 предназначено для работы в составе шкафов (блоков) управления автоматическим включением источников резервного питания в системах бесперебойного электроснабжения 3-х фазных потребителей электроэнергии.
Устройство управления AVR-02 контролирует напряжение на основном и
резервном вводах трехфазной сети переменного тока. Если напряжение в
пределах нормы, нагрузка подключается к основному вводу с помощью
внешнего коммутационного устройства (контактора, автоматического
выключателя с моторным приводом и т.п.), которым управляет
исполнительное реле АВР.
При аварии основного ввода нагрузка переключается на резервный. При
восстановлении питания на основном вводе нагрузка переключается на него.
Допустимые пределы напряжения и временные параметры переключения
устанавливаются с лицевой панели AVR-02. Питание AVR-02 осуществляется
от контролируемых вводов.
1. Контроль синфазности вводов
2. Формирование напряжения цепей питания и контроля силовыми аппаратами
3. Формирование сигнала “Авария”
4. Формирование сигнала запуска генератора
5. Управление контакторами и моторными приводами
6. Контроль положения силового аппарата
7. Ограничение доступа к настройкам вводом PIN-кода
8. Возможность работы от внешнего источника питания постоянного тока
9. Контроль состояния аварийных цепей силового аппарата
10. Контроль синфазности вводов
11. Контроль работы резервной линии от генератора
12. Пуско-наладочный режим.
| Параметр | AVR-02 |
|---|---|
|
Тип контролируемых линий: |
3-и фазы, 4-х проводная(3х400В+N) |
| Частота питающей сети, Гц: | 50 ± 2 |
|
Напряжение питания, В: - от контролируемых вводов - от внешнего источника питания - от внешнего источника питания пере- |
50-264
10-14
50-264 |
| Количество контролируемых вводов: | 2 |
| Количество исполнительных реле: | 5 |
| Максимальный ток контактов реле (АС1),А: | 8 |
|
Максимальный ток катушки контактора, А: |
2 |
|
*Порог напряжения (регулируемый),В: -нижний |
150-210 |
|
Время отключения,сек.: -для нижнего порога |
2-30 |
| Допустимая асимметрия напряжения,В: |
20-100 |
| Время откл. по асимметрии,сек.: | 2-30 |
|
Время переключения с основного |
0,1-30 |
| Время вкл. основного ввода при восстановлении напряжения(регулируемое)сек/мин.: |
1-250 |
| Время запуска генератора, сек.: | 5-100 |
|
Время охлаждения генератора, сек.: |
10-200 |
|
Время включения при подаче напряжения |
4 |
|
Ток потребления: - по входам А,В,С, мА, |
120 |
|
Степень защиты: |
IP20 |
|
Диапазон рабочих температур, С: |
от -25 до +50 |
|
Габариты, мм.: |
105х90х65 |
*При повышении напряжения более 350В и снижении менее 100В происходит ускоренное
отключение нагрузки за время 0,1 сек.
Официальная гарантия от производителя составляет 1 год.
