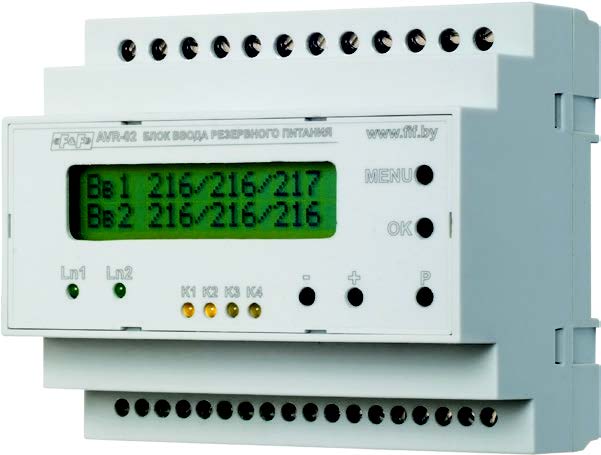

AVR-02-G, Устройство управления резервным питанием

AVR-02-G, Устройство управления резервным питанием

Цена: 9430 руб

Купить в 1 клик!
Артикул FIF-005480

Вы можете заказать этот товар по телефону

+7 495 988-75-93

Оплата: наличными курьеру или безналичным переводом

Доставка по Москве в течение 1-2 дней: 400р.

Узнать о доставке в регионы и область

Назначение:

Устройство управления AVR-02-G предназначено для автоматического переключения нагрузки с основного ввода (3-х фазная сеть питания) на резервный (линия питания от генератора) при аварии на основном вводе и обратно при восстановлении питания.

Принцип работы:

Устройство управления AVR-02-G контролирует напряжение на  основном вводе трёхфазной сети переменного тока. Если напряжение в пределах нормы, нагрузка подключена к вводу с помощью внешнего  коммутационного  устройства (контактора, автоматического  выключателя  с  моторным приводом и т.п.), которым управляет исполнительное реле АВР. При  аварии  основного ввода  нагрузка переключается на резервный. При восстановлении питания на основном  вводе  нагрузка  переключается на него. Допустимые пределы напряжения и временные параметры  переключения   устанавливаются   с   лицевой   панели  AVR-02-G. Питание  осуществляется    от контролируемых вводов.

Функциональные возможности устройства управления AVR-02-G:

1. Формирование напряжения цепей питания и контроля силовыми аппаратами
2. Формирование сигнала “Авария”
3. Формирование сигнала запуска генератора
4. Управление контакторами и моторными приводами
5. Контроль положения силового аппарата
6. Ограничение доступа к настройкам вводом PIN-кода
7. Возможность работы от внешнего источника питания постоянного тока
8. Контроль состояния аварийных цепей силового аппарата
9. Контроль чередования фаз
10. Пуско-наладочный режим.

 Технические данные:

Параметр AVR-02-G

Тип контролируемых линий:

3-и фазы, 4-х проводная(3х400В+N)

Частота питающей сети, Гц: 50 ± 2

Напряжение питания, В:

- от контролируемых вводов
(клеммы А,В,С):

- от внешнего источника питания
постоянного тока (клеммы +/- В):

- от внешнего источника питания пере-
менного или постоянного тока (клемма С):



50-264

10-14

50-264

Количество контролируемых вводов: 2
Количество исполнительных реле: 5
Максимальный ток контактов реле (АС1),А: 8

Максимальный ток катушки контактора, А:

2

Контакты:

*Порог напряжения (регулируемый),В:

-нижний
-верхний

4х1P, 1Z



150-210
230-300

Время отключения,сек.:

-для нижнего порога
-для верхнего порога



2-30
0,3-10

Допустимая асимметрия напряжения,В:

20-100

Время откл. по асимметрии,сек.: 2-30

Время переключения с основного
на резервный ввод,сек.:

0,1-30

Время вкл. основного ввода при
восстановлении напряжения(регулируемое)сек/мин.:

1-250
Время запуска генератора, сек.: 5-100

Время охлаждения генератора, сек.:

10-200

Время включения при подаче напряжения
питания, сек.:

4

Ток потребления:

- по входам А,В,С, мА, не более:
- по входам +/- В, мА.:



120
100

Степень защиты:

IP20

 Диапазон рабочих температур, С:

от -25 до +50

 Габариты, мм.:

105х90х65

 *При повышении напряжения более 350В и снижении менее 100В происходит ускоренное отключение нагрузки за вемя 0,1 сек.

Гарантия от производителя

Официальная гарантия от производителя составляет 1 год.
