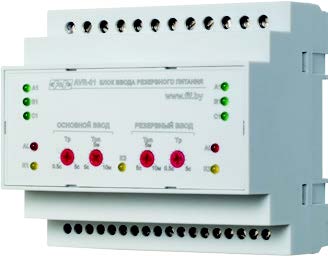

Устройство управления резервным питанием AVR-01-S предназначено для автоматического переключения нагрузки с основного ввода на резервный и обратно при выходе напряжения за установленные пределы, обрыв фазы (фаз), асимметрии, нарушении чередования фаз.
Устройство управления AVR-01-S контролирует напряжение на двух вводах трехфазной сети переменного тока. Если напряжение в пределах нормы, нагрузка 1 подключается к вводу 1, нагрузка 2 подключается к вводу 2 с помощью внешнего коммутационного устройства (контактора, автоматического выключателя с моторным приводом и т.п.), которым управляет исполнительное реле AVR-01-S. При аварии одного из вводов нагрузка подключается ко второму секционным выключателем. При восстановлении питания на вводе нагрузка переключается на него. Питание AVR-01-S осуществляется от контролируемых вводов.
- отключить питание
- установить AVR-01-S на DIN-рейке, подключить в соответствии со схемой подключения.
- установить, воротками на лицевой панели, требуемые значения времени
переключения и времени повторного включения обоих вводов питания.
- включить питание, загорится индикация (A,B,C) обоих вводов, включатся реле К1 и К2, загорятся соответствующие им светодиоды.
- для проверки работы, отключить одну из фаз ввода 1, должно отключиться
реле К1(погаснет светодиод К1), и через установленное время включится
реле К3( загорится светодиод К3).
- восстановить отключенную фазу, должно отключиться реле К3(погаснет
светодиод К3) и через установленное время включится реле К1(загорится
светодиод К1).
1. Контроль чередования фаз.
2. Формирование напряжения оперативного питания.
3. Контроль асимметрии.
4. Формирование сигнала запуска генератора.
5. Управление контакторами и моторными приводами.
6. Контроль положения контакторов (моторных приводов).
7. Наличие входов аварийного отключения нагрузки.
| Параметр | AVR-01-S |
|---|---|
|
Тип контролируемых линий: |
4-х проводная (3х400В+N) |
| Напряжение питания: | 85-264В |
| Кол-во контролируемых вводов: | 2 |
| Кол-во исполнительных реле: | 4 |
| Макс. ток контактов реле: | 16А АС1 |
| Макс. ток катушки контактора: | 3A |
|
Контакты: |
4х1Р (переключающих) |
|
Порог напряжения отключения: -нижний |
160В |
|
Время отключения: -для нижнего порога |
5 |
| Допустимая асимметрия напряжения: |
70В |
| Время откл. по асимметрии: | 5сек. |
|
Время переключения с основного |
0,3-5сек |
| Время вкл. основного ввода при восстановлении напряжения: |
5сек. - 10мин. |
| Степень защиты: | IP20 |
|
Диапазон рабочих температур: |
от-25 до +50 С |
|
Габариты: |
105x90x65 мм |
Официальная гарантия от производителя составляет 1 год.
